一、用途與特點
　　提升機是應用最廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。NE系列板鏈?zhǔn)教嵘龣C(jī)是本公司引進國外同類產品先進技術開發的產品。在各工業國家，這類提升機應用極廣，由于節能高效，正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。
　　NE系列板鏈?zhǔn)教嵘龣C(jī)共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

　　本提升機具有以下特點：
　　（1）提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度。
　　（2）輸送能力大。該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
　�。�3）驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
　�。�4）使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖�超過5年。
　�。�5）提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40M)。
　�。�6）密封性好。環金污染少。
　�。�7）運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
　　（8）操作、維修方便、易損件少。
　�。�9）機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
　�。�10）結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
　　（11）使用成本低。由于節能和維修少，使用成本極低。

二、工作原理和結構

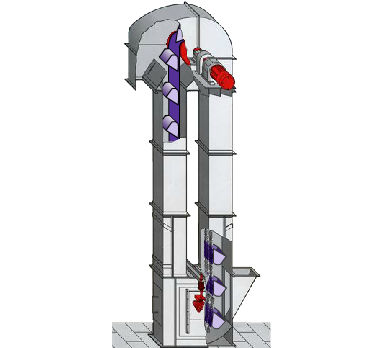

　　NE系列板鏈?zhǔn)教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
　　運行部件--有料斗和套筒滾子鏈條組成，NE15、NE30采用單排鏈，NE50-NE800采用雙排鏈。
　　驅動裝置-采用多種驅動組合驅動，（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。
　　驅動裝置分左裝和右裝兩種
　　　　左裝：面對喂料口，驅動裝置布置在機殼左側。
　　　　右裝：面對喂料口，驅動裝置布置在機殼右側。
　　上部裝置--安裝有軌道（雙排鏈），你志氣，卸料口裝有防回料橡膠板。
　　中間節--部分中間節裝有軌道（雙排鏈），以防鏈條工作中擺動。
　　下部裝置--按裝有漲緊裝置，NE15-NE100采取彈簧漲緊，NE150-NE800采取墜重箱漲緊。

三、技術參數

輸送工藝圖
