鵬威專利一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩
本實用新型公開了一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，包括馳張件、支撐組件、激振器、 U型固定架和篩網，所述支撐組件包括底座，底座為臺階狀結構，且底座的上表面左右兩側設有支撐腳柱，支撐腳柱的上端之間設有前后對應的支撐側板，兩個支撐側板之間的上端和下端分別設有一個馳張件，兩個馳張件的上端分別設有篩網，篩網下表面通過U型固定件與馳張件和支撐側板連接，兩個支撐側板的中間之間設有激振器，通過進料口可以將原料導入到弛張篩內部，該能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，結構簡單，操作簡便，不但使得對微粉篩分效果更好，而且可以及進行多級篩分，為人們提供了方便。
1．一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，包括馳張件（1）、支撐組件（2）、激振器（3）、 U型固定架（4）和篩網（5），其特征在于：所述支撐組件（2）包括底座（21），底座（21）為臺階狀結構，且底座（21）的上表面左右兩側設有支撐腳柱（23），支撐腳柱（23）的上端之間設有前后對應的支撐側板（22），兩個支撐側板（22）之間的上端和下端分別設有一個馳張件（1），兩個馳張件（1）的上端分別設有篩網（5），篩網（5）下表面通過U型固定件（4）與馳張件（1）和支撐側板（22）連接，兩個支撐側板（22）的中間之間設有激振器（3），激振器（3）的輸入端電連接外部開關的輸出端。
2．根據權利要求1所述的一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，其特征在于：兩個馳張件（1）均為傾斜設置，并且兩個馳張件（1）上下相互平行。
3．根據權利要求1所述的一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，其特征在于：所述馳張件（1）包括兩個設置在兩個支撐側板（22）相背一側的U型連接板（12），U型連接板（12）之間設有均勻設有支撐條板（11），支撐側板（22）上設有與支撐條板（11）對應的開槽，且U型連接板（12）的上表面和下表面均勻通過連接彈性件（13）與支撐條板（11）連接。
4．根據權利要求1所述的一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，其特征在于：所述U型固定件（4）包括固定U型件和振動U型件，所述固定U型件通過螺栓與支撐側板（22）連接，且振動U型件通過螺栓與支撐條板（11）連接，且固定U型件和振動U型件間隔分布。
5．根據權利要求1所述的一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，其特征在于：兩個支撐側板（22）之間的上端通過焊接的方式連接有進料口（24），進料口（24）的上端處于水平。
一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩
技術領域
本實用新型涉及弛張篩技術領域，具體為一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩。
背景技術
近幾年，隨著我國國民經濟和現代科學技術的迅速發展，選煤技術要求也越來越高，我國很多礦區的煤具有水分高、粉煤量大、粒度小、灰分低的特點，適宜采用篩選和洗選聯合工藝進行選煤，篩出的低灰分細粒煤直接供應用戶，粗粒煤再采用洗選加工，可以大大提高生產效率，降低成本，而現有裝置弛張篩對微粉篩分效果差，需要多次進行篩分，因此篩分效率慢，不能滿足人們的需求。
發明內容
本實用新型要解決的技術問題是克服現有的缺陷，提供一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，結構簡單，操作簡便，不但使得對微粉篩分效果更好，而且可以及進行多級篩分，為人們提供了方便，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型提供如下技術方案：一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，包括馳張件、支撐組件、激振器、 U型固定架和篩網，所述支撐組件包括底座，底座為臺階狀結構，且底座的上表面左右兩側設有支撐腳柱，支撐腳柱的上端之間設有前后對應的支撐側板，兩個支撐側板之間的上端和下端分別設有一個馳張件，兩個馳張件的上端分別設有篩網，篩網下表面通過U型固定件與馳張件和支撐側板連接，兩個支撐側板的中間之間設有激振器，激振器的輸入端電連接外部開關的輸出端。
進一步的，兩個馳張件均為傾斜設置，并且兩個馳張件上下相互平行，通過兩個馳張件分別對兩個篩網進行馳張。
進一步的，所述馳張件包括兩個設置在兩個支撐側板相背一側的U型連接板，U型連接板之間設有均勻設有支撐條板，支撐側板上設有與支撐條板對應的開槽，且U型連接板的上表面和下表面均勻通過連接彈性件與支撐條板連接，通過連接彈性件可以使馳張件與支撐側板之間產生相對振動，通過馳張件振動來帶動篩網馳張，使得對微粉篩分效果更好。
進一步的，所述U型固定件包括固定U型件和振動U型件，所述固定U型件通過螺栓與支撐側板連接，且振動U型件通過螺栓與支撐條板連接，且固定U型件和振動U型件間隔分布，通過馳張件可以帶動振動U型件振動，通過振動U型件和固定U型件之間產生振動帶動篩網馳張，以此使得篩分更方便。
進一步的，兩個支撐側板之間的上端通過焊接的方式連接有進料口，進料口的上端處于水平，通過進料口可以將原料導入到弛張篩內部。
與現有技術相比，本實用新型的有益效果是：本能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，具有以下好處：
1、本實用新型上設置了馳張件，通過兩個馳張件分別對兩個篩網進行馳張，通過連接彈性件可以使馳張件與支撐側板之間產生相對振動，通過馳張件振動來帶動篩網馳張，使得對微粉篩分效果更好。
2、本實用新型上設置了馳張件，通過馳張件可以帶動振動U型件振動，通過振動U型件和固定U型件之間產生振動帶動篩網馳張，以此使得篩分更方便。
3、本實用新型上設置了進料口，通過進料口可以將原料導入到弛張篩內部，該能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，結構簡單，操作簡便，不但使得對微粉篩分效果更好，而且可以及進行多級篩分，為人們提供了方便。
附圖說明

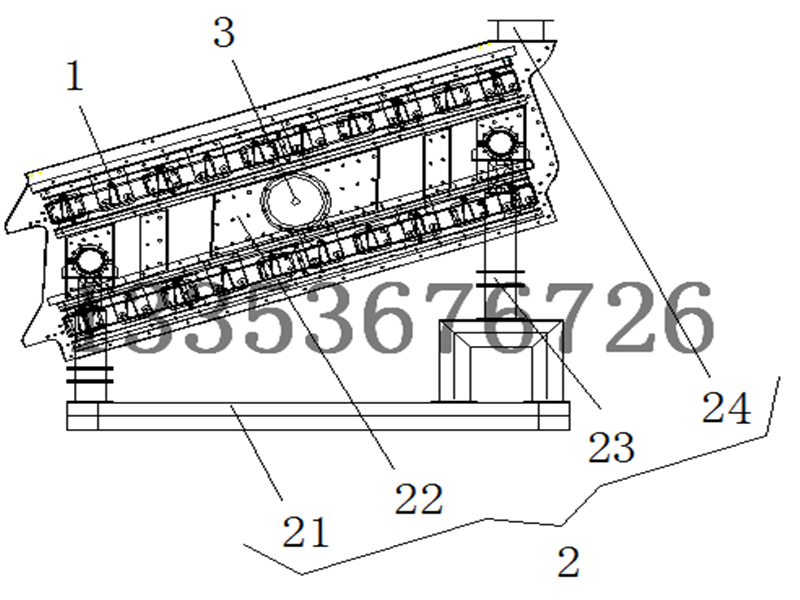

圖1為本實用新型結構示意圖；

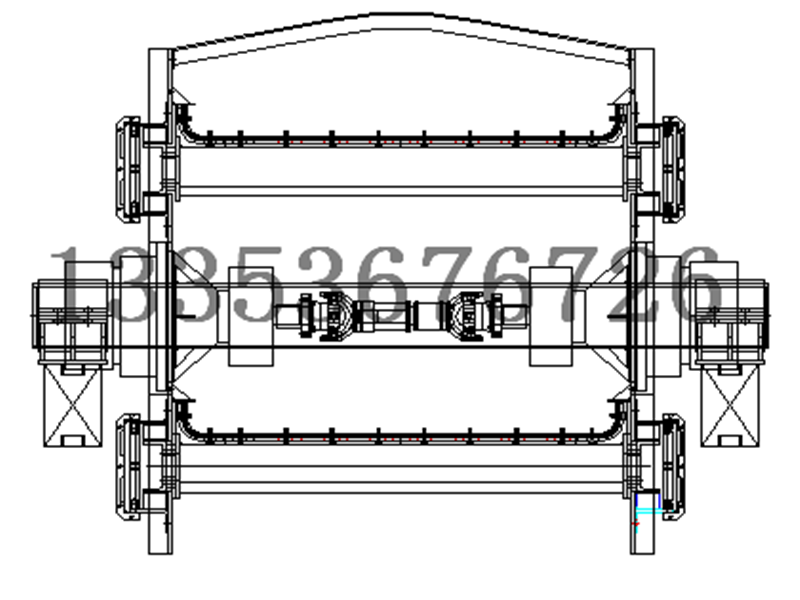

圖2為本實用新型側面結構示意圖；

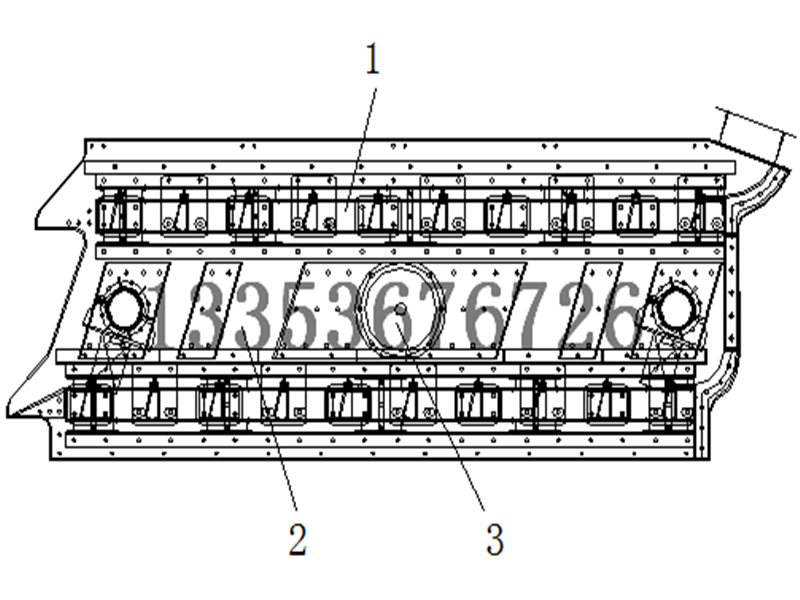

圖3為本實用新型局部結構示意圖。
圖中：1馳張件、11支撐條板、12 U型連接板、13連接彈性件、2支撐組件、21底座、22支撐側板、23支撐腳柱、24進料口、3激振器、4 U型固定件、5篩網。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-3，本實用新型提供一種技術方案：一種能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，包括馳張件1、支撐組件2、激振器3、 U型固定架4和篩網5，支撐組件2包括底座21，底座21為臺階狀結構，且底座21的上表面左右兩側設有支撐腳柱23，支撐腳柱23的上端之間設有前后對應的支撐側板22，兩個支撐側板22之間的上端和下端分別設有一個馳張件1，兩個馳張件1的上端分別設有篩網5，篩網5下表面通過U型固定件4與馳張件1和支撐側板22連接，兩個支撐側板22的中間之間設有激振器3，激振器3的輸入端電連接外部開關的輸出端，兩個馳張件1均為傾斜設置，并且兩個馳張件1上下相互平行，通過兩個馳張件1分別對兩個篩網5進行馳張，馳張件1包括兩個設置在兩個支撐側板22相背一側的U型連接板12，U型連接板12之間設有均勻設有支撐條板11，支撐側板22上設有與支撐條板11對應的開槽，且U型連接板12的上表面和下表面均勻通過連接彈性件13與支撐條板11連接，通過連接彈性件13可以使馳張件1與支撐側板22之間產生相對振動，通過馳張件1振動來帶動篩網5馳張，使得對微粉篩分效果更好，U型固定件4包括固定U型件和振動U型件，固定U型件通過螺栓與支撐側板22連接，且振動U型件通過螺栓與支撐條板11連接，且固定U型件和振動U型件間隔分布，通過馳張件1可以帶動振動U型件振動，通過振動U型件和固定U型件之間產生振動帶動篩網5馳張，以此使得篩分更方便，兩個支撐側板22之間的上端通過焊接的方式連接有進料口24，進料口24的上端處于水平，通過進料口24可以將原料導入到弛張篩內部，該能夠?qū)崿F(xiàn)微粉篩分的新型結構多層弛張篩，結構簡單，操作簡便，不但使得對微粉篩分效果更好，而且可以及進行多級篩分，為人們提供了方便。
在使用時：通過進料口24可以將原料導入到弛張篩內部，通過激振器3可以帶動支撐側板22、馳張件1和篩網5振動，通過兩個馳張件1分別對兩個篩網5進行馳張，通過連接彈性件13可以使馳張件1與支撐側板22之間產生相對振動，通過馳張件1可以帶動振動U型件振動，通過振動U型件和固定U型件之間產生振動帶動篩網5馳張，以此進行篩分。
盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
