螺旋輸送機介紹：
螺旋輸送機是一種利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料.（例如：水泥、粉煤灰、石灰、糧等）而無軸螺旋輸送機適合輸送機由粘性的和易纏繞的物料。（例如：污泥、生物質、垃圾等）螺旋輸送機的工作原理是旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

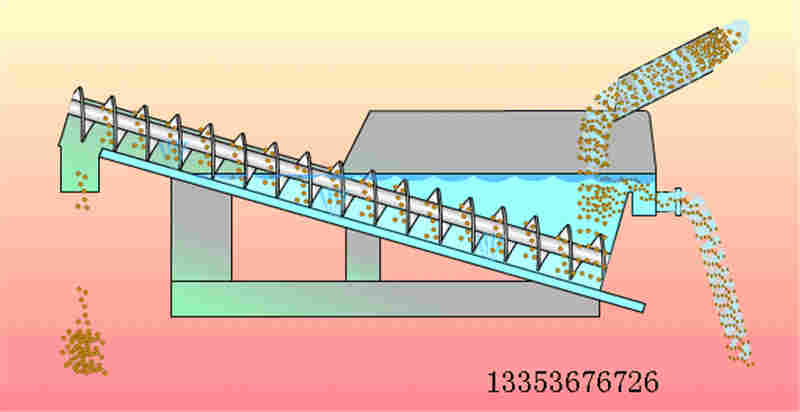

工作原理：
旋轉著的螺旋力圖帶動落在它表面上的物料一起旋轉。物料的重力以及與機殼的摩擦力則阻止物料的旋轉。兩者綜合作用的結果，螺旋輸送機是利用固定的螺旋體旋轉運動伴隨的直線運動使被輸送的物料在機殼內沿著螺旋軸向 前做平移運動。

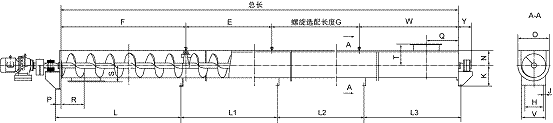

結構部件組成：
螺旋輸送機由六大部件組成：頭節、中間節、尾節、驅動裝置、進料裝置、排料裝。
1、頭節：主要有止推軸承、螺旋體、機殼等三部分，止推軸承是承受物料移動時的軸向推力。當采用圓柱齒輪減速箱時，還要承受驅動裝置附加的懸臂載荷。
2、中間節：主要有吊軸承、螺旋體和機殼，吊軸承支撐著螺旋軸，使螺旋正常工作。
3、尾節：主要有平軸承、螺旋體、吊軸承、機殼等四部分，平軸承不僅支撐尾部螺旋， 而且用以調整整臺螺旋輸送機在安裝中，軸向長度的微量變化。
4、驅動裝置：有電動機、減速器、聯軸節等。
5、進料裝置：用角鋼和鋼板焊成，與加料設備相聯接，位于尾部上側。
6、排料裝置：有固定排料口、手推式排料口、齒條式排料口等三種不同型式。根據工 藝要求選擇其中一種，位于頭部下側。
技術參數表：
驅動裝置選配：
驅動采用XWD系列擺線針輪減速機，有單端驅動（C1制法）和雙端驅動（C2制法）兩種方式，螺旋機長度小于35m的按C1制法，即單端驅動。螺旋機的中間吊軸承分滾動軸承（M1制法）和滑動吊軸承（M2制法）兩種。輸送物料≤80℃的一般采用M1制法，＞80℃的宜選用M2制法。
