弧形篩簡介：
弧形篩也稱為（香蕉振動篩）是以外形來定義的，簡稱香蕉篩，具有箱式振動器和多段不同傾角篩面的直線振動篩，篩箱的形狀與香蕉相似。主要用于細粒含量高的大、中粒級物料的粒度分級，亦可用于脫水、脫介和脫泥等作業（細粒指粒度小于篩孔尺寸一半以下的顆粒）。
弧形篩是在直線振動篩上注入香蕉形多段篩面的專有技術設計而成的。在入料端有一較大的斜坡篩面，隨后緊接著以一定數目的角度逐級下降，址到出?？跒橹梗肓隙说男逼潞Y面可使更多的物料通過篩面時有較高的篩分速度和較薄的物料分層。因?yàn)榇髩K物料較快地穿過陡坡，這種較早地分層使細的顆粒更快的靠近篩面，能相對不受阻礙地通過縫隙，所以，香蕉形振動篩具有極高的篩分效率和高于傳統分級篩1.5-2倍處理量的特點，是先進、受歡迎的篩分機械產品。
弧形篩工作原理：
弧形篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層高，呈現均勻狀態，篩分效率顯著提高，比相同有效面積振動篩的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有極高的篩分效率。

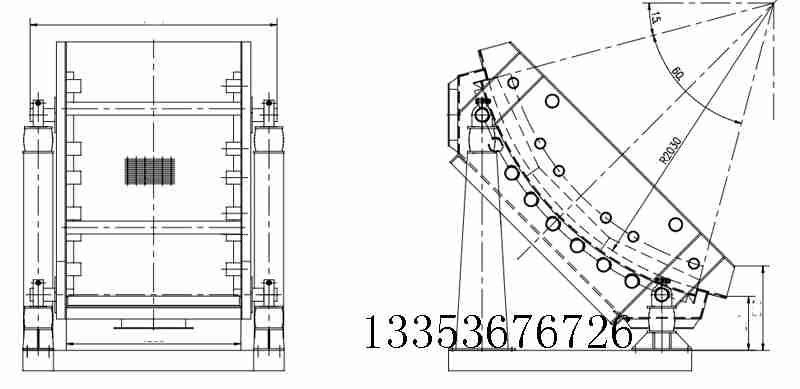

結構圖紙：
弧形篩主要由篩箱、篩網、激振器、減振彈簧和下座架等組成。香蕉篩是由電動機和激振器作為振動源，激振器主要是由偏心軸、皮帶輪、軸承及軸承座等組成，激振器安裝在篩箱側板上，并由電動機通過三角皮帶或軟連接與其相連，電動機帶動偏心軸旋轉，產生離心慣性力，迫使篩箱振動。
弧形篩應用行業：石料廠、礦山、冶金、建材、公路、鐵路等行業中的大、中粒級物料，弧形篩在選煤工藝中擔負著脫水、脫介、脫泥、分級煤泥回收的作用。
選型技術參數表：
弧形篩技術參數表:
|
型號
|
處理量 th
|
篩寬
|
弧形半徑 R(mm)
|
包角 (度)
|
篩孔尺寸
|
|
HS0715Ⅰ
|
40-80
|
700
|
2030
|
45
|
0.3~1.0
|
|
HS1015Ⅰ
|
60-120
|
1000
|
45
|
|
HS1315Ⅰ
|
90-180
|
1300
|
45
|
|
HS1615Ⅰ
|
120-220
|
1600
|
45
|
|
HS1915Ⅰ
|
160-300
|
1900
|
45
|
|
HS2215Ⅰ
|
200-360
|
2200
|
45
|
|
HS0720Ⅰ
|
40-80
|
700
|
60
|
|
HS1020Ⅰ
|
60-120
|
1000
|
60
|
|
HS1320Ⅰ
|
90-180
|
1300
|
60
|
|
HS1620Ⅰ
|
120-120
|
1600
|
60
|
|
HS1920Ⅰ
|
160-300
|
1900
|
60
|
|
HS2220Ⅰ
|
200-36
|
2200
|
60
|
|
HS2420Ⅰ
|
220-400
|
2400
|
60
|
弧形篩外形尺寸表:
|
型號
|
外型尺寸
|
|
A
|
A1
|
B
|
B1
|
H
|
H1
|
|
HS0715Ⅰ
|
489
|
384
|
700
|
855
|
2760
|
0
|
|
HS1015Ⅰ
|
489
|
384
|
1000
|
1155
|
2760
|
0
|
|
HS1315Ⅰ
|
489
|
384
|
1300
|
1455
|
2760
|
0
|
|
HS1615Ⅰ
|
489
|
384
|
1600
|
1755
|
2760
|
0
|
|
HS1915Ⅰ
|
489
|
384
|
1900
|
2055
|
2760
|
0
|
|
HS2215Ⅰ
|
489
|
384
|
2200
|
2355
|
2760
|
0
|
|
HS0720Ⅰ
|
666
|
492
|
700
|
855
|
2905
|
173
|
|
HS1020Ⅰ
|
666
|
492
|
100
|
1155
|
2905
|
173
|
|
HS1320Ⅰ
|
666
|
492
|
1300
|
1455
|
2905
|
173
|
|
HS1620Ⅰ
|
666
|
492
|
1600
|
1755
|
2905
|
173
|
|
HS1920Ⅰ
|
666
|
492
|
1900
|
2055
|
2905
|
173
|
|
HS2220Ⅰ
|
666
|
492
|
2000
|
2355
|
2905
|
173
|
|
HS2420Ⅰ
|
666
|
492
|
2200
|
2555
|
2905
|
173
|
廠家維護維修知識：
1、建議制作支撐架，以?huà)斓鮽溆煤Y面。
2、每班檢查篩格壓緊裝置，如有松動則應壓緊。
3、經常檢查密封條，發現磨損或有缺陷應該及時更換。
4、篩格應該經常取出，定期檢查篩面是否破損或凹凸不平，篩孔是否堵塞等。
5、每班檢查進料箱的連接是否松動，如果間隙變大，引起碰撞，會使設備破裂。
6、振動篩雖然無需潤滑油，每年仍然需要大修一次，更換襯板，對兩道篩面進行修整等。振動電機要拆下檢查，并給電機軸承換油，如果軸承損壞，則要更換
7、每班檢查篩體支撐裝置，觀察中空橡膠墊有無明顯變形或者脫膠現象，當橡膠墊破損或者過渡壓扁時，應同時更換兩塊中空橡膠墊。
