疊層高頻細篩概述：
疊層高頻細篩概述：
疊層高頻振動細篩是由兩臺運動方向相反的電振動器帶動篩框做直線運動，兩臺電振動器作用到篩框上的合力通過篩框的重心。因此篩框上各點的激振力大小一致。礦漿從分礦器上部或下部給入，經分礦器均勻分成多路，再經給礦軟管分別進入多個給礦器。給礦器把礦漿均勻地灑在篩面上端。篩面上的物料由于連續受到高頻率小振幅的振動，在傾斜的篩面上做作連續的跳躍，使物料分散，細粒物料在調勻的過程中透過篩孔稱為篩下產品，而大于篩孔的物料在傾斜的篩面上作連續的向前跳躍，跳出篩網成為篩上產品。
該設備與單層高頻振動細篩相比不同點是：多個篩框重疊在一起由2個電振動器帶動做直線運動，篩框上各點的受力大小一樣，提高篩分效率的同時還延長了設備的使用壽命。該設備具有篩分效率高、處理能力大、結構緊湊合理、占地面積小、功耗低等優點。
篩機的用途 ：
高頻細篩的結構與特點：
一 .篩機的用途
我公司新研制開發的系列疊層復振高頻細篩是一種在吸收國外經驗的基礎上根據我國鐵礦貧、雜、細的特點 采用全新工作 原理、全新結構，高頻振動與直線振動相結合的復合式振動的 固體物料篩分機械 ,它采用新的振動方式和傳動原理具有操作簡單 ,性能穩定 ,效率高、功耗低、動載小、自清理篩網強等特點。該系列篩機 主要用于細粒物料的干、濕法篩分、分級。
結構特點：
二 .篩機的工作原理及結構特點
1、整機技術先進、設計獨特、采用疊層結構,占地面積小。
2、多路重疊式布置，料漿經分配器可同時向 3路重疊式并聯布置的篩分單元供應料漿，3路的篩上產物合并進入篩上產品受料斗，3路的篩下產物合并進入篩下產品溜槽。
3、由于配置了進口的強力雙振動器產生直線運動和 7G（一般振動器產生 4-5G）重力加速度的高頻細篩，特別適合微細粒級料漿的篩分。
4、每個篩筐有兩組高頻振動系統，高頻振動強度大（8-10G），頻率高，自清理篩網功能等特點防止物料堵塞篩網有利于細粒物料透篩提高篩分效率。
5、浮動式振動篩框和全封閉式振動器結構，經浮動橡膠彈簧傳遞給固定篩框的動負荷僅有 3-5%，即振動力的 95-97%全部轉化為篩分所需的振動力。同時，安裝篩機時不需考慮基礎承受的動負荷。
6、配合 15-25°的篩面傾角（根據客戶要求），篩上物料傳遞速度更快，因而具有更大的篩分能力和杰出的篩分效率。
7、為了更有效的篩分，篩機配備了二次造漿槽或篩面補加水裝置從給料中篩除細粒級物料。
8、設備易磨損表面噴涂了耐磨層。延長設備使用壽命,減少設備維修量。
篩機的組成：
三. 篩機的組成

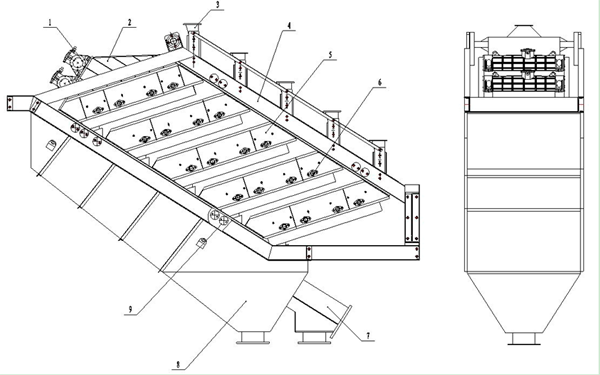

篩機主要由 1 、直線振動器 ， 2 、上篩箱 ， 3 、給料箱， 4 、固定機架 ，5 、 下篩筐 6 、高頻振動系統 7 、篩上料收集漏斗 8 、篩下料收集漏斗 9 、剪切彈簧等組成 。
技術參數：
四 . 篩機的安裝
該 篩機動載小 , 安裝時無需特別地腳裝置，將篩機安放在地面 或平臺即可。安裝前應根據總裝圖確定好篩上 , 篩下集料槽出料口的位置。
疊層高頻細篩的優點：
疊 層復振高頻細篩是我公司對細粒物料濕式分級領域的又一重要貢獻，由于它采用了高頻振動和直線振動相結合的復合振動方式具有處理量大(處理量可達到 80-120T/H)，篩分效率高（篩分效率可達到 70%以上），不易損壞，維護少的優點。它采用疊層布置減少了占地面積是以小的占地面積獲得最大篩分能力的高頻振動細篩。
疊層復振高頻細篩可配置夾層防堵聚氨酯篩耐磨網，確保低的篩分成本。篩機可配備了二次造漿槽或篩面補加水裝置限度的從給料中篩除細粒級物料?，F(xiàn)在濕式細粒物料分級因 疊層復振高頻細篩的發明，使得過去認為難篩分甚至不可篩分的細粒和微細粒物料篩分成為可能。
技術參數：
|
型 號
|
振動頻率
次/min
|
分離粒度
mm
|
生產能力
t/臺.h
|
電機功率
KW
|
篩分面積
㎡
|
外形尺寸mm
長×寬×高
|
備 注
|
|
HGZS-12-1207Z
|
1405
|
0.074~6.0
|
6~30
|
1.8
|
3.44
|
3790×1924×3279
|
兩路再造漿
|
|
HGZS-33-1007Z
|
1405/1500
|
0.074~6.0
|
30~120
|
3.60
|
4.41
|
4050×1659×3715
|
三疊層再造漿
|
|
HGZS-44-1007Z
|
1405/1500
|
0.074~6.0
|
40~150
|
4.50
|
5.88
|
5019×1659×3574
|
四疊層再造漿
|
|
HGZS-55-1007Z
|
1405/1500
|
0.074~6.0
|
50~200
|
4.50
|
7.45
|
5640×1659×4427
|
五疊層再造漿
|
|
HGZS-55-1207Z
|
1405/1500
|
0.074~6.0
|
80~220
|
4.80
|
8.88
|
5813×1803×4325
|
五疊層再造漿
|
|
HGZS-55-1207ZⅡ
|
1405
|
0.074~6.0
|
80~250
|
7.20
|
13.2
|
6747×1852×5541
|
五疊層兩段再造漿
|
疊層復振高頻細篩可配置夾層防堵聚氨酯篩耐磨網，確保低的篩分成本。篩機可配備了二次造漿槽或篩面補加水裝置限度的從給料中篩除細粒級物料。現在濕式細粒物料分級因 疊層復振高頻細篩的發明，使得過去認為難篩分甚至不可篩分的細粒和微細粒物料篩分成為可能。
