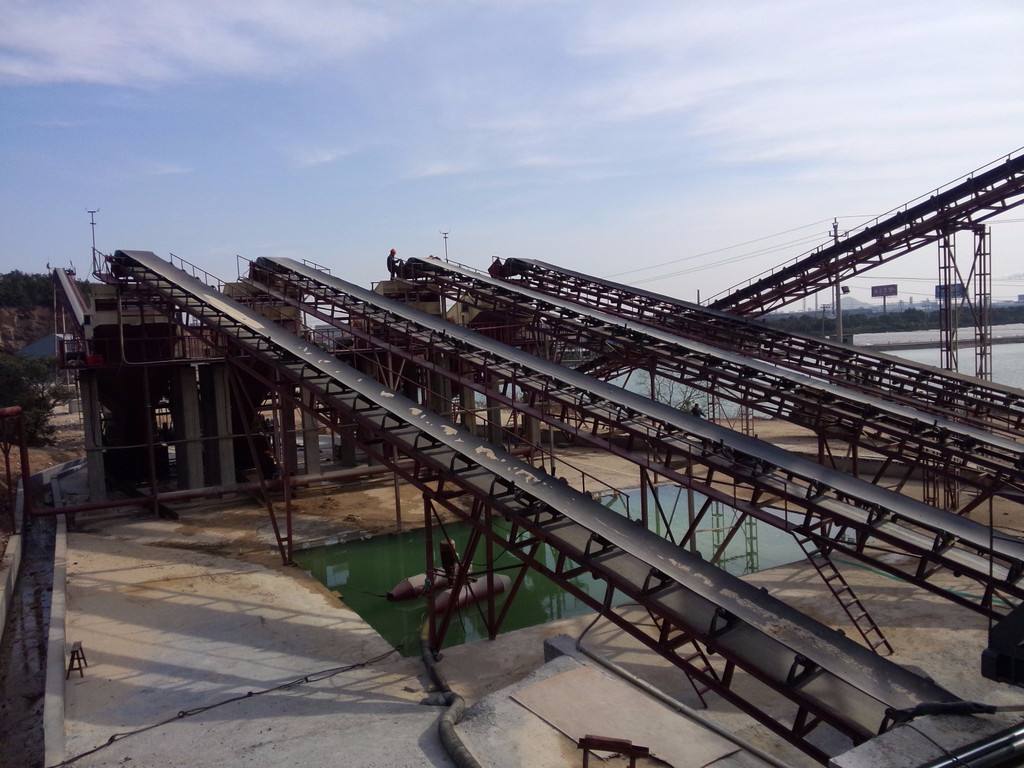

皮帶輸送機皮帶保護裝置：
皮帶保護裝置有帶式防撕、網式防撕、縱撕、欠速、綜保、防堵、跑偏、拉繩、急停等保護裝置。
1.帶式防撕裂——把扁鐵彎成弧形并在下方焊接50mm螺栓，兩端用鋼絲繩和行程開關相連接。當皮帶上有堅硬物件碰到扁鐵或者螺栓時，行程開關動作，皮帶停止。保護皮帶不被堅硬物體劃傷。安裝在皮帶落料點前方，上下皮帶中間。
2.網式防撕裂——把寬度和皮帶寬度相等，長度比寬度較長的方行網兜四個角用鋼絲繩連接到四個行程開關上，行程開關固定到上皮帶架上，必要時可做支撐架。安裝在上下皮帶之間。當皮帶撕裂時，會有物料漏到網兜上，造成行程開關動作，保護皮帶不被撕裂更多。
3.縱撕——是由一塊安裝在下皮帶上方的擋板和一個行程開關組成，安裝在皮帶機尾滾筒前。作用：防止下皮帶上的物料卡到皮帶和滾筒之間損壞皮帶和滾筒。當物料順著下皮帶碰到機尾擋板時，行程開關動作，皮帶停止。需要及時檢查和清理。
4.欠速——安裝在非驅動滾筒上的接近開關，當滾筒轉動時，會發出周期性信號到調度室。當皮帶斷裂、打滑等造成安裝接近開關滾筒不能正常轉動時。上位機會報警、欠速停車。需要及時檢查。e.綜保——電機綜合保護器簡稱綜保，安裝在配電室抽屜上，實時監測電機的電流、電壓。如電機出現過壓、欠壓、過流、缺項等，會反饋到綜保上。綜保各項都設定范圍，如在范圍內會顯示到上位機上，如超過范圍，報警停車。需要及時檢查，清理。
5.防堵——采用防堵式重錘開關，安裝在溜槽里或溜槽口，垂直不動。當有物料堆積或碰撞，使重錘傾斜角度大于20度時，內部開關斷開，報警停車。需及時檢查是誤碰還是溜槽堵。
6．跑偏——由安裝在皮帶兩側的兩組開關組成，處于常開狀態。當皮帶輕跑偏時，撞到跑偏開關，輕跑偏開關斷開，上位機報警不停車。皮帶繼續跑偏，重跑偏開關斷開，報警停車。
7．急?！F(xiàn)場緊急切斷電源，當現場人員發現緊急情況時，及時按下，停止設備。
8.拉繩開關——由人工操作的安全保護裝置，由拉繩、機械傳動機構和開關組成。當運行中的帶式輸送機發生異?，F(xiàn)象或危及人身安全時，輸送機沿線任何人均能方便地就地拉動繩索，通過開關接點的閉合或斷開，送給帶式輸送機電氣控制一個停車命令，實現緊急停車。拉繩開關設有需要人工復位的機械閉鎖機構，以保證維修人員的安全和確定故障點的位置。采用單片微型計算機技術、具有位置指示和顯示的智能型拉繩開關，可更快速、更方便地確定故障位置。
