水泥篩概述：

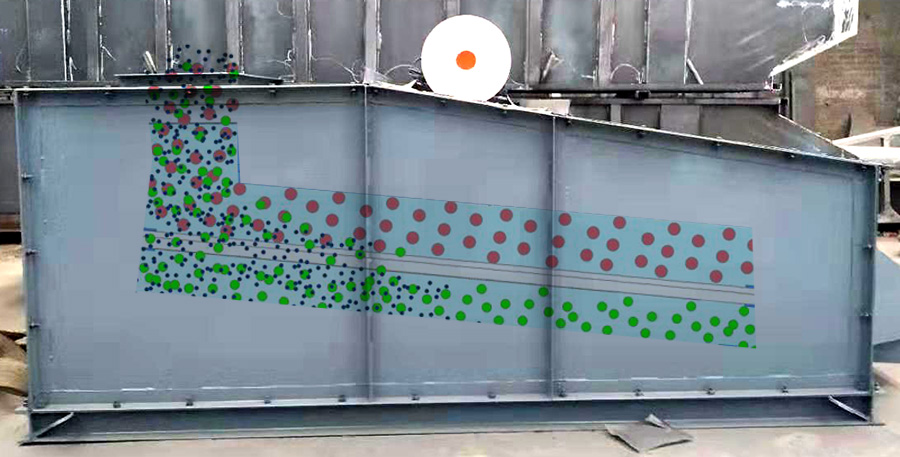

水泥灰粉全封閉振動篩生產廠家分享結構圖紙，水泥篩又稱水泥振動篩、水泥除雜篩分機，水泥篩是國內首創，結構獨特新穎，打破傳統設計方案，采用振動電機作激振源，物料進行拋擲運動，達到篩分處理的目的，改掉了磙筒篩和連桿往復篩的堵篩 、粘網、換網難的缺點。水泥篩廣泛用于篩出水泥 石灰及類似的粉狀物料的異物，以保證輸送設備和包裝的安全運轉。水泥篩具有結構先進，體積小，重量輕，效率高，噪音低，采用新型的振動電機作直接驅動。
水泥篩主要特點:
1.結構新穎、使用方便，篩分效果好，內外拋光，符合食品生產要求。
2.從設計到選材、工藝，按照國內標準，免維護使用二年以上。
3.篩網更換3--5分鐘完成、使用壽命延長3-5倍以上，可反復更換。
4.篩網有效面積大、無死角，篩面平整，中間不下凹（生產時篩網上可站人）。
5.處理量大，噪音低、能耗低、不揚塵、連續生產。
6.物料接觸部分為不銹鋼304，機座為碳鋼，彈簧外有保護罩。
7.激振部件選用普通電機+三角帶+軸承座+軟連接+軸承座+偏心塊，振動幅度大，過載能力強，設計使 用壽命20年，免維護保用二年。易損件均為通用標準件，維修費用很低。
8.根據實際情況來調整振動幅度、振動頻率和篩分時間，篩分效率大幅度提高。
水泥灰粉全封閉振動篩生產廠家分享結構圖紙
水泥篩使用條件:
1.振動加速度不超過20G（g:9.8m/s重力加速度）。
2.環境溫度不超過40 ℃（若超過40C應降低功率使用）。
3.海拔不超過1000米，若超過1000米但不超過4000米，則每超過100米，其溫升限值應降低0.5℃ 。
4.電源：三相380V，頻率50Hz.
5.工作方式：SI（連續）
6.定子饒組溫升（電阻法）不超過80K。
7.軸承的容溫（溫度計法）應不超過95℃ 。
8.主機工作電流不超過電機銘牌上的數據，否則降低激振力使用。
9.使用環境應無導電粉塵，容易燃，易爆及腐蝕性氣體。
水泥篩型號說明:
Z S S □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 篩面長度1/10mm
│ │ │ │
│ │ │ └───────────- 篩面寬度1/10mm
│ │ │
│ │ └───────────── 振動篩
│ │
│ └──────────────- 水泥成品
│
└──────────────── 直線運動
水泥篩技術參數表:
|
型號
|
篩面
|
給料粒度
|
處理量(t/h)
|
振次r.p.m
|
雙振幅
|
方
向
角
|
振動電機
|
外型尺寸長×寬×高
|
重量
(kg)
|
|
面積
|
傾角(度)
|
篩孔尺寸
(mm)
|
結構
|
型號
|
功率
|
|
ZSS615
|
0.9
|
6
|
5×5
|
編織
|
<20
|
5－15
|
960
|
6
|
50
|
YZDP
5－6
|
0.4×2
|
1700×1145×1120
|
305
|
|
ZSS815
|
1.2
|
15－35
|
1700×1410×1150
|
420
|
|
ZSS1020
|
2
|
35－50
|
7
|
YZDP
10－6
|
0.75×2
|
2238×1160×1350
|
758
|
|
ZSS1224
|
2.88
|
50－75
|
8
|
YZDP
20－6
|
1.5×2
|
2488×2010×1500
|
1180
|

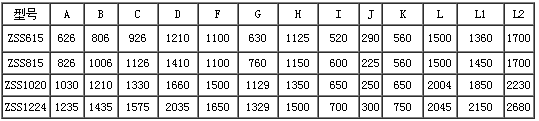

水泥篩安裝尺寸:
水泥篩的振動電機底腳螺栓孔與底腳螺栓的配合應緊密。底腳螺栓要牢固可靠，需用止逆螺母或彈簧墊圈等鎖緊，以防止松動。
1.激振力調整:每臺電機兩端偏心塊同方向轉動，使活動偏心塊所需要激振力刻度線對正軸頭線。
2.操作使用:兩臺電機必須同步反方向運轉，否則調換相序。
3.電機累計運行100小時內，每隔24小時，對固件（螺栓）重新緊固一次，運行100小時止，應增強緊固一遍。經常打開觀察口，觀察和清除篩上的殘留異物。
水泥篩維護保養檢修:
振動電機運行累計1000小時左右，應清洗軸承，更換潤滑脂。還必須定期檢修；三個月一小修，每年一次大修。(詳細參閱“YZDP系列振動電機使用維護說明書”)
需要更換篩網時，先取下蓋板松開壓網板條，取出板條后拿出舊網另外將同樣大的
新網放入撐緊，并逐一重新壓緊壓網板條。
需要更換篩彈簧時，注意彈簧和 其它另外不要掉入料倉內，以免卡住包裝機葉輪。
