帶式輸送機說明
帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。主要由機架、輸送帶、托輥、滾筒、張緊裝置、傳動裝置等組成。它可以將物料在一定的輸送線上，從初的供料點到終的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸送，也可以進行成件物品的輸送。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。
膠帶輸送機又稱皮帶輸送機，輸送帶根據摩擦傳動原理而運動，適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。膠帶輸送機可在環境溫度-20℃至+40℃范圍內使用，被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。

傳動原理特點
⑴膠帶輸送機的牽引力是通過傳動滾筒與膠帶之間的摩擦力來傳遞的，因此必須將膠帶用拉緊裝置拉緊，使膠帶在傳筒滾筒分離處具有一定的初張力。
⑵膠帶與貨載一起在托輥上運行。膠帶既是牽引機構，又是承載機構，貨載與膠帶之間沒有相對運動，消除了運行中膠帶與貨載的摩擦阻力。由于托輥內裝有滾動軸承，膠帶與托輥之間是滾動摩擦，因此運行阻力大大減小，從而減少了功率的消耗，增大了運輸距離。對于一臺膠帶輸送機，其牽引力傳遞能力的大小，決定于膠帶的張力、膠帶在傳動滾筒上的圍包角和膠帶與傳動滾筒之間的摩擦系數。要保證膠帶輸送機的膠帶在傳動滾筒上不打滑，正常運行，在生產實踐中要根據不同情況采取相應的措施。提高牽引力的傳遞能力可從以下幾方面入手：
⑴增大拉緊力（初張力)。膠帶輸送機在運行中，膠帶要伸長，造成牽引力下降，所以要根據情況，利用拉緊裝置適當?shù)貙⒛z帶拉緊，增大膠帶張力，以提高牽引力。
⑵增大摩擦系數。其具體措施是：保護好傳動滾筒上覆蓋的木襯或橡膠等襯墊，以增大摩擦系數，另一方面要少出水煤，預防摩擦系數減少。
⑶增加圍包角。井下膠帶輸送機由于工作條件差，所需牽引力大，故多采用雙滾筒傳動，以增大圍包角。

工作原理

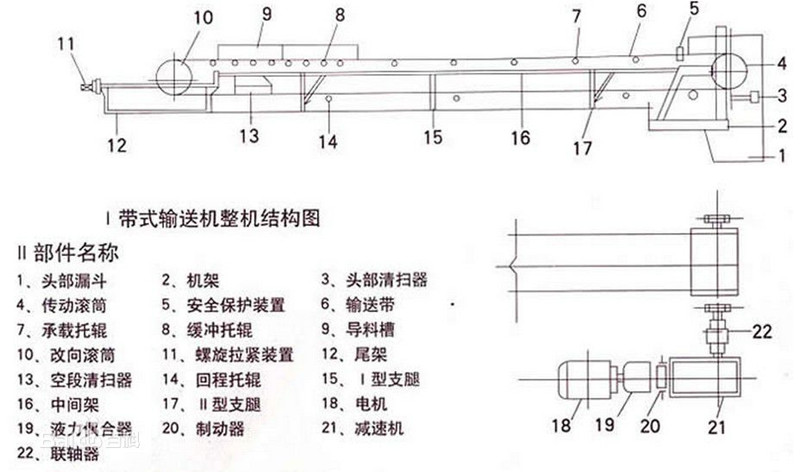

帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成[1] 。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。
適用范圍
可以用于水平運輸或傾斜運輸，使用非常方便，廣泛應用于現代化的各種工業企業中，如：礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中。根據輸送工藝要求，可以單臺輸送，也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統，以滿足不同布置形式的作業線需要。
特點
帶式輸送機是煤礦理想的高效連續運輸設備，與其他運輸設備（如機車類）相比，具有輸送距離長、運量大、連續輸送等優點，而且運行可靠，易于實現自動化和集中化控制，尤其對高產高效礦井，帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。
帶式輸送機主要特點是機身可以很方便的伸縮，設有儲帶倉，機尾可隨采煤工作面的推進伸長或縮短，結構緊湊，可不設基礎，直接在巷道底板上鋪設，機架輕巧，拆裝十分方便。當輸送能力和運距較大時，可配中間驅動裝置來滿足要求。根據輸送工藝的要求，可以單機輸送，也可多機組合成水平或傾斜的運輸系統來輸送物料。
帶式輸送機廣泛地應用在冶金、煤炭、交通、水電、化工等部門，是因?yàn)樗哂休斔土看?、結構簡單、維修方便、成本低、通用性強等優點。
帶式輸送機還應用于建材、電力、輕工、糧食、港口、船舶等部門。

技術優勢
先是它運行可靠。在許多需要連續運行的重要的生產單位，如發電廠煤的輸送，鋼鐵廠和水泥廠散狀物料的輸送，以及港口內船舶裝卸等均采用帶式輸送機。如在這些場合停機，其損失是巨大的。必要時，帶式輸送機可以一班接一班地連續工作[2] 。
帶式輸送機動力消耗低。由于物料與輸送帶幾乎無相對移動，不僅使運行阻力?。s為刮板輸送機的1/3-1/5），而且對貨載的磨損和破碎均小，生產率高。這些均有利于降低生產成本。
帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定．短則幾米，長可達10km以上。可以安裝在小型隧道內，也可以架設在地面交通混亂和危險地區的上空。
根據工藝流程的要求，帶式輸送機能非常靈活地從一點或多點受料．也可以向多點或幾個區段卸料。當同時在幾個點向輸送帶上加料（如選煤廠煤倉下的輸送機）或沿帶式輸送機長度方向上的任一點通過均勻給料設備向輸送帶給料時，帶式輸送機就成為一條主要輸送干線。
帶式輸送機可以在貯煤場料堆下面的巷道里取料，需要時，還能把各堆不同的物料進行混合。物料可簡單地從輸送機頭部卸出，也可通過犁式卸料器或移動卸料車在輸送帶長度方向的任一點卸料。

設計要點
1、工作環境、狀況和條件
需要考慮每天運轉的時間、工作頻率、帶式輸送機的服務年限、給料以及卸料的方法。
工作環境、狀況：環境溫度、露天或室內、環保要求、移動或固定、伸縮要求。
2、輸送線路和輸送帶的問題
需要詳細考慮輸送線路的尺寸，包括：傾角、長度、提升高度；直線段、曲線段的尺寸；連接尺寸等。
輸送帶：的垂度要求、模擬摩擦阻力系數、摩擦系數、安全系數。
3、物料的性質和輸送量
需要考慮物料的具體性質，包括：松散密度、安息角、物料的粒度、塊度情況、物料的濕度、物料的磨損性、粘結性和摩擦系數。輸送量，料流均勻時能夠直接達到的輸送量，料流不均勻時可以考慮給出料流量的基本統計數據。
