金屬礦石圓振篩
礦山金屬礦石圓振篩-高磨琢性物料篩分設備介紹 生產廠家 品質打造 13353676726
鐵礦圓振篩概述：

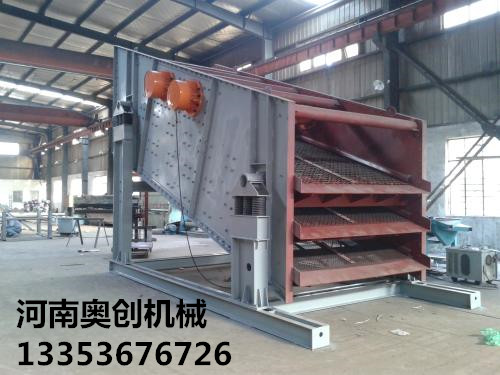

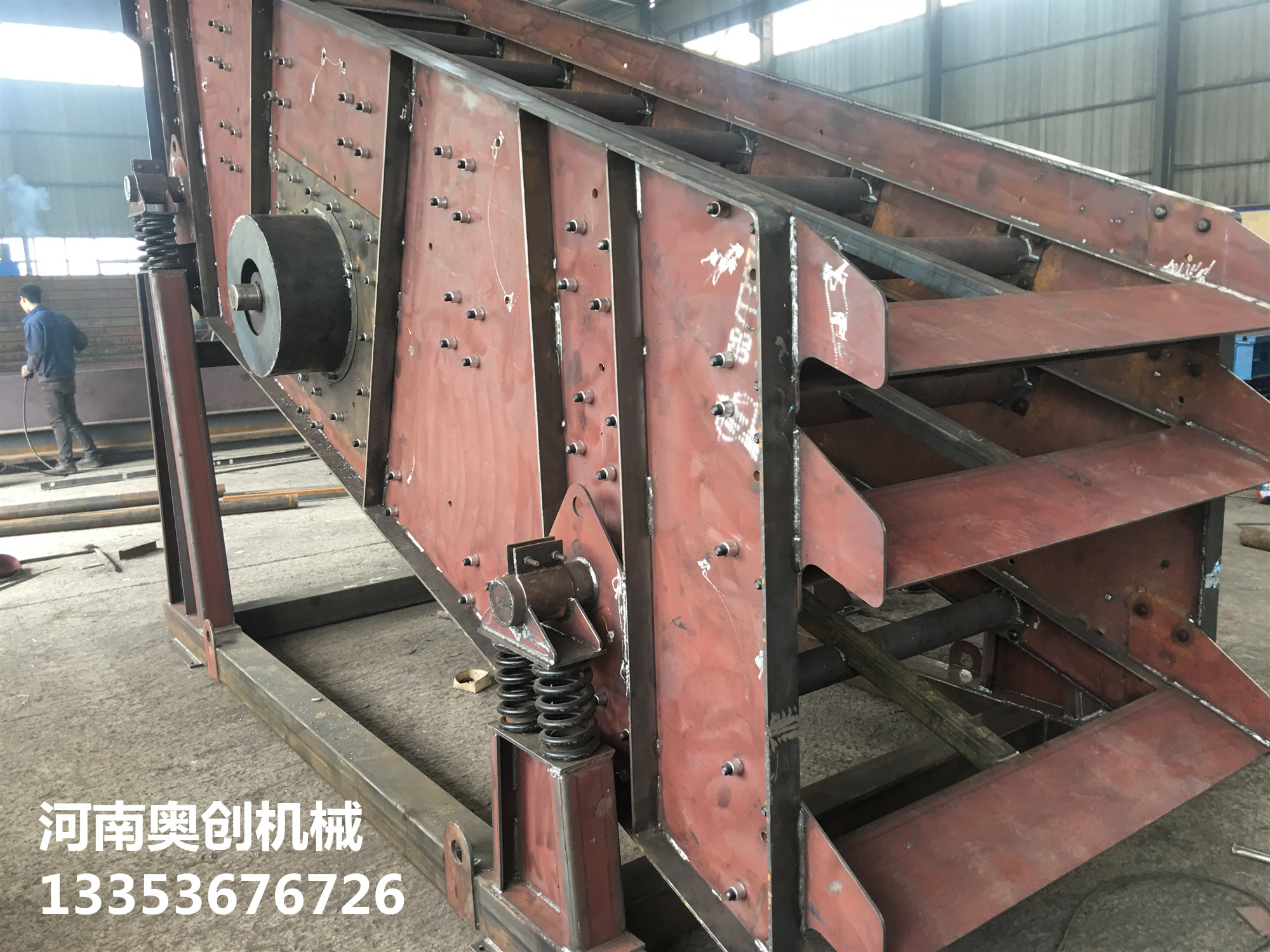

圓振篩機主要由篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。
產品優勢：
1、運轉平穩
設備在工作時，其振動率強大而平穩，無任何過大幅動，故障率非常低，減少維修次數；并且具有處理地對大、壽命長，耗能少、維修費用低等眾多優勢。
2、部件先進
圓振動篩采用塊偏心作為激振動力，且激振力特別強；篩子橫梁與篩箱采用高強度螺栓聯接，無焊接；以及篩框由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、網孔不堵塞
該設備采了高科技術，可自動將雜質粗料自動排出，使卡在篩孔中的物料可以跳出，防止了篩孔堵塞現象；由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
4、篩分效率高
圓振動篩對于難篩物料可以使主軸反翻，從而使振動方向同物料運動方向相反，物料沿篩面運動速度降低(在篩面傾角與主軸轉速相同的情況下)，以提高篩分效率；并且可以變化篩面傾角，從而改變物料沿篩面的運動速度，提高篩子的處理量。
工作原理：
圓振篩的支承方式有懸掛支承與座式支承兩種。懸掛支承的篩面固定于篩箱上，篩箱由彈簧懸掛或支承，主軸的軸承安裝在篩箱上，主軸由帶輪帶動而高速旋轉。帶偏心重的圓盤安裝在主軸上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承線的距離為激振偏心距。
技術參數：
|
型號規格
|
篩網層數
|
篩網面積
(m2) |
篩孔尺寸
(mm) |
進料尺寸
(mm) |
處理能力
(m3/h) |
振動頻率
(r/min) |
雙振幅
(mm) |
電機功率
(kw) |
篩面傾角
(°) |
篩面規格
(mm) |
總重量
(kg) |
外形尺寸
(L×W×H) (mm) |
|
2YK1225
|
2
|
6
|
4-50
|
400
|
8-60
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3500
|
2930×1860×870
|
|
3YK1225
|
3
|
9
|
4-50
|
400
|
10-70
|
800-970
|
8
|
5.5
|
20
|
1200×2500
|
3850
|
3070×1860×1210
|
|
2YK1230
|
2
|
7.2
|
4-50
|
400
|
12-78
|
800-970
|
8
|
7.5
|
20
|
1200×3000
|
4200
|
3430×1860×870
|
|
3YK1230
|
3
|
10.8
|
4-50
|
400
|
13-80
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
4600
|
3570×1860×1210
|
|
2YK1237
|
2
|
8.88
|
4-50
|
400
|
15-86
|
800-970
|
8
|
7.5
|
20
|
1200×3700
|
4600
|
4050×1860×870
|
| 3YK1237 | 3 | 13.32 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1500×3500 | 5200 | 4270×1860×1210 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4120×2210×1230 |
|
3YK1535
|
3
|
15.75
|
5-50
|
400
|
21-125
|
800-970
|
8
|
11
|
20
|
1500×3500
|
6700
|
4360×2210×1610
|
|
2YK1545
|
2
|
13.5
|
5-50
|
400
|
22-150
|
800-970
|
8
|
15
|
20
|
1500×4500
|
6330
|
5120×2210×1230
|
|
3YK1545
|
3
|
20.25
|
5-50
|
400
|
22-150
|
800-970
|
8
|
15
|
20
|
1500×4500
|
6800
|
5360×2210×1610
|
| 4YK1545 | 4 | 27 | 5-50 | 400 | 22-155 | 800-970 | 8 | 18.5 | 20 | 1500×4500 | 7800 | 5930×2210×2060 |
|
2YK1548
|
2
|
14.4
|
5-50
|
400
|
22.5-162
|
800-970
|
8
|
15
|
20
|
1500×4800
|
6980
|
5420×2210×1230
|
|
3YK1548
|
3
|
21.6
|
5-50
|
400
|
22.5-162
|
800-970
|
11
|
15
|
20
|
1500×4800
|
7700
|
5660×2210×1610
|
|
4YK1548
|
4
|
28.8 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 18.5 | 20 | 1500×4800 | 8700 | 6230×2210×2060 |
|
2YK1848
|
2
|
17.28
|
5-80
|
400
|
25-206
|
750
|
8
|
15
|
20
|
1800×4800
|
9080
|
5420×2550×1420
|
|
3YK1848
|
3
|
25.92
|
5-80
|
400
|
32-276
|
750
|
8
|
18.5
|
20
|
1800×4800
|
9600
|
5660×2550×1780
|
|
4YK1848
|
4 | 34.56 | 5-80 | 400 | 32-285 | 750 | 8 | 22 | 20 | 1800×4800 | 11100 |
6290×2550×2160
|
|
2YK1854
|
2
|
19.44
|
5-80
|
400
|
32-312
|
800-970
|
8
|
18.5
|
20
|
1800×5400
|
10150
|
5960×2550×1420
|
|
3YK1854
|
3
|
29.16
|
5-80
|
400
|
32-312
|
800-970
|
8
|
22
|
20
|
1800×5400
|
10840
|
6260×2550×1780
|
|
4YK1854
|
4 | 38.88 | 5-80 | 400 | 32-336 | 800-970 | 8 | 30 | 20 | 1800×5400 | 12840 |
6830×2550×2160
|
|
2YK2160
|
2
|
25.2
|
5-100
|
400
|
50-475
|
970
|
8
|
30
|
20
|
2100×2600
|
11780
|
6720×2840×1530
|
| 3YK2160 | 3 | 37.8 | 5-100 | 400 |
50-475
|
970 | 8 | 30 | 20 | 2100×2600 | 12800 | 7030×2840×1910 |
|
4YK2160
|
4 |
50.4
|
5-100
|
400
|
50-497
|
970
|
8
|
37
|
20
|
2100×2600
|
14800
|
7300×2840×2380
|
|
2YK2460
|
2
|
28.8
|
5-100
|
400
|
65-550
|
970
|
8
|
37
|
20
|
2400×6000
|
15600
|
7020×3140×1530
|
|
3YK2460
|
3
|
43.2
|
5-100
|
400
|
70-620
|
970
|
8
|
37
|
20
|
2400×6000
|
17600
|
7300×3140×1910
|
|
4YK2460
|
4 | 57.6 | 5-100 | 400 | 80-680 | 970 | 8 | 45 | 20 | 2400×6000 | 19600 | 7600×3140×2380 |
| 2YK3070 | 2 | 39.2 | 5-100 | 400 | 120-680 | 750 | 8 | 22×2 | 20 | 3000×7200 | 21200 | 7600×4320×1620 |
| 3YK3070 | 3 | 58.8 | 5-100 | 400 | 180-720 | 750 | 8 | 22×2 | 20 | 3000×7200 | 22400 | 7800×4320×2120 |
| 2YK3072 | 2 | 43.2 | 5-100 | 400 | 200-700 | 750 | 8 | 22×2 | 20 | 3000×7200 | 23600 | 7800×4520×1750 |
| 3YK3072 | 3 | 64.8 | 5-100 | 400 | 230-800 | 750 | 8 | 22×2 | 20 | 3000×7200 | 25500 | 8000×4520×2300 |
礦用圓振篩廠家提示：請通過正規渠道購買奧創圓振篩，以保障您的合法權益！
訂購網址請登錄河南奧創機械有限公司官方網站：www.ahhbxinke.com 24小時服務熱線：13353676726
